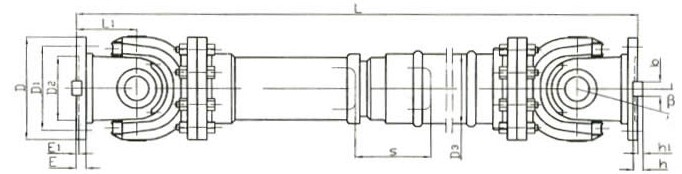

E型十字軸萬向聯軸器基本參數和主要尺寸

型號	回轉直徑 D	公稱轉矩 Tn /N.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量	尺寸			轉動貫量I kg·m2		質量 G kg
					S	Lmin	D3	L1	Lmin	每增長100mm	Lmin	每增長100mm
SWP160E	160	16	8	≤10	50	715	114	85	0.15	0.0059	49	2.1
SWP180E	180	20	10	≤10	60	800	121	95	0.25	0.0072	69	2.3
SWP200E	200	31.5	16	≤10	70	880	127	110	0.42	0.0114	81	3.4
SWP225E	225	40	20	≤10	76	1000	152	130	0.75	0.0290	108	6.6
SWP250E	250	63	31.5	≤10	80	1055	168	135	1.26	0.0427	179	7.3
SWP285E	285	90	45	≤10	100	1210	194	150	2.67	0.0702	285	9.4
SWP315E	315	140	63	≤10	110	1345	219	170	4.38	0.1144	375	12.0
SWP350E	350	180	90	≤10	120	1480	245	185	7.42	0.1663	488	13.0
SWP380E	390	250	112	≤10	120	1623	273	205	13.27	0.2695	662	18.0
SWP435E	435	355	160	≤10	150	1960	299	235	24.62	0.3645	1107	20.0
SWP480E	480	450	224	≤10	170	2122	351	265	42.81	0.7028	1302	28.0
SWP550E	550	710	315	≤10	190	2338	402	290	68.81	1.1842	2140	35.7
SWP600E	600	1000	500	≤10	210	2930	450	360	110.60	1.7159	2703	40.5
SWP640E	640	1250	630	≤10	230	3170	480	385	177.77	2.3080	3719	48.3

　　萬向聯軸器所聯兩軸由于制造誤差、安裝誤差、軸受載而產生的變形、基座變形、軸承磨損、溫度變化（熱脹、冷縮）、部件之間的相對運動等多種因素而產生相對位移。一般情況下，兩軸相對位移是難以避免的，但不同工況條件下的軸系傳動所產生的位移方向，即軸向、徑向、角向以及位移量的大小有所不同。
　　膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
